Entendendo os Sistemas de Climatização VRF/VRV: Funcionamento e Vantagens
Este artigo apresenta um resumo sobre o funcionamento dos sistemas de climatização do tipo VRF (Volume de Refrigerante Variável) ou VRV (Volume de Refrigerante Variável), abordando seus princípios gerais sem focar em especificidades técnicas de um único fabricante.

Origem e Nomenclatura
A tecnologia VRV foi introduzida pioneiramente pela Daikin no Japão, em 1982. A empresa patenteou a sigla VRV, que significa Variable Refrigerant Volume (Volume de Refrigerante Variável). Outros fabricantes adotaram a sigla VRF, Variable Refrigerant Flow (Fluxo de Refrigerante Variável), onde "Fluxo" também se refere à variação da quantidade de fluido refrigerante no sistema. Essencialmente, ambas as siglas descrevem a mesma tecnologia.
Princípio de Funcionamento

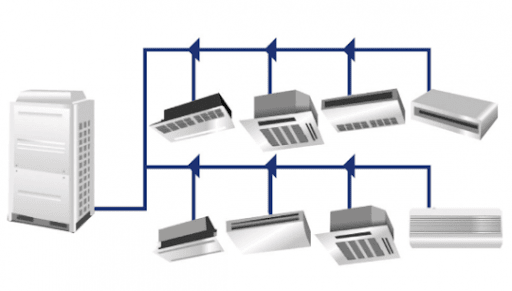

O sistema de climatização VRF/VRV é um tipo de ar condicionado central que se destaca pela sua flexibilidade e eficiência. Ele opera com uma única unidade externa (condensadora) – ou um conjunto delas combinadas para maior capacidade – que atende a múltiplas unidades internas (evaporadoras) por meio de um único circuito frigorífico compartilhado para refrigeração ou aquecimento. Uma característica fundamental é a capacidade de controlar individualmente a temperatura de cada ambiente onde uma unidade interna está instalada.
Operação das Unidades Externas
As unidades externas podem ser modulares, geralmente agrupando-se até um máximo de quatro unidades, onde uma é designada como "MESTRE" e as demais como "ESCAVAS". O acionamento dessas unidades e de seus respectivos compressores é ajustado dinamicamente:
- A operação é controlada pela demanda térmica dos ambientes, ou seja, pela quantidade de unidades internas ativas e a temperatura desejada em cada uma.
- A unidade MESTRE gerencia o sistema, podendo operar sozinha ou em conjunto com as unidades ESCRAVAS, conforme a carga térmica exigida.
- Em sistemas com múltiplos compressores na unidade externa (por exemplo, dois compressores inverter, ou um inverter e um de velocidade fixa), a lógica de acionamento otimiza o desempenho:
- Ambos os compressores podem funcionar simultaneamente para atender picos de demanda.
- Apenas o compressor inverter pode operar, ajustando sua velocidade para cargas parciais.
- Em algumas configurações, apenas o compressor de velocidade fixa pode ser acionado, ou uma combinação otimizada entre eles.

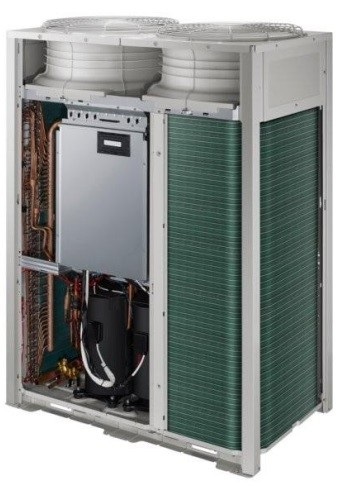

Componentes Principais da Unidade Externa:
- Compressor: Coração do sistema, responsável por circular o fluido refrigerante. Geralmente do tipo scroll inverter.
- Motor Ventilador DC: Promove a troca de calor no condensador.
- Trocador de Calor (Condensador): Libera o calor do fluido refrigerante para o ambiente externo (no ciclo de refrigeração) ou absorve calor (no ciclo de aquecimento).
- Separador de Óleo: Garante que o óleo lubrificante retorne adequadamente ao compressor.
- Acumulador de Sucção (Líquido): Protege o compressor contra o retorno de fluido refrigerante no estado líquido.
- Válvula de Expansão Eletrônica (VEE) para Sub-resfriamento: Controla o fluxo de refrigerante para otimizar o sub-resfriamento na saída do condensador, aumentando a eficiência.
- Válvula de Reversão (4 Vias): Alterna o ciclo do sistema entre refrigeração e aquecimento.
- Sensores de Temperatura: Monitoram diversas partes do sistema para controle e proteção.
- Pressostatos (Interruptores de Alta e Baixa Pressão): Protegem o sistema contra pressões anormais.
- Transdutores de Pressão: Monitoram e permitem o controle preciso dos níveis de pressão, ajustando a frequência do compressor.
- Válvulas Solenoides e Filtros: Auxiliam em diversas funções, incluindo o retorno de óleo ao compressor.
Componentes Principais da Unidade Interna:
- Trocador de Calor (Evaporador): Absorve calor do ambiente (no ciclo de refrigeração) ou libera calor para o ambiente (no ciclo de aquecimento).
- Motor Ventilador: Circula o ar do ambiente através do evaporador.
- Sensores de Temperatura: Monitoram a temperatura do ar de retorno e da serpentina.
- Válvula de Expansão Eletrônica (VEE): Controla com precisão o fluxo de fluido refrigerante para o evaporador, sendo o principal dispositivo responsável pela variação de capacidade individual da unidade interna.
- Placa Eletrônica de Controle: Gerencia o funcionamento da unidade interna e comunica-se com a unidade externa.
Controle do Fluxo de Refrigerante
A variação do fluxo de refrigerante em todo o sistema é gerenciada primariamente pelas Válvulas de Expansão Eletrônica (VEEs) localizadas em cada unidade interna. Através de sensores, estas válvulas ajustam continuamente sua abertura. As placas eletrônicas das unidades internas comunicam-se com a(s) unidade(s) externa(s), sinalizando a necessidade de maior ou menor fluxo de refrigerante. Em resposta, o sistema externo pode aumentar a velocidade dos compressores inverter ou acionar compressores adicionais (ou unidades escravas), garantindo que a capacidade fornecida atenda precisamente à demanda térmica interna.
Principais Vantagens dos Sistemas VRF/VRV
Adotar um sistema de climatização VRF/VRV oferece diversos benefícios para empresas, estabelecimentos comerciais, escolas e outros espaços:
- Alta Eficiência Energética: Resulta em menor consumo de energia comparado a sistemas convencionais, devido à modulação da capacidade dos compressores e ao controle individualizado.
- Conforto Térmico Superior: Permite o controle preciso e individual da temperatura em diferentes zonas ou ambientes.
- Operação Inteligente: Muitos sistemas possuem autodiagnóstico, detectando falhas e anormalidades no funcionamento.
- Flexibilidade de Instalação:
- Permite longas distâncias de tubulação entre as unidades externa e internas (ex: até 1000 metros de comprimento total, dependendo do modelo e fabricante).
- Suporta desníveis consideráveis entre as unidades.
- Possibilidade de instalação sem a necessidade de uma extensa rede de dutos (dependendo do tipo de unidade interna escolhida, como Hi-Wall, Cassete, Piso-Teto).
- Grande Capacidade de Conexão: Permite conectar um número elevado de unidades internas a uma única unidade externa ou conjunto modular (ex: até 64 unidades internas, variando conforme o fabricante).
- Economia de Espaço: O uso de uma ou poucas unidades externas compactas otimiza o espaço físico necessário para a instalação.
- Automação e Controle Remoto: Facilita o acesso remoto para monitoramento, controle e manutenção, muitas vezes integrável a sistemas de automação predial.
- Operação Simultânea e Otimizada: Gerencia diversos equipamentos internos de forma produtiva e coordenada.
_______________________________________________________________________
PALAVRAS CHAVE: VRF, VRV, Ar Condicionado.
_______________________________________________________________________
REFERÊNCIAS:
BLOG A DIAS. Sistema VRF: Entenda o que é e quais suas vantagens. Disponível em: https://blog.adias.com.br/sistema-vrf-entenda-o-que-e-e-quais-as-vantagens/ Acesso em: 05 ago. 2020
DAIKIN. VRV, apresentação de uma nova era da eficiência energética. Disponivel em: https://www.daikin.pt/pt_pt/about/daikin-innovations/variable-refrigerant-volume.html . Acesso em: 05 ago. 2020
André Quelian Bezdiguian
Sócio Proprietário da empresa KLIMAN HVACR
Especialista em Refrigeração, Ventilação e Ar Condicionado.
CREA 5070265738
